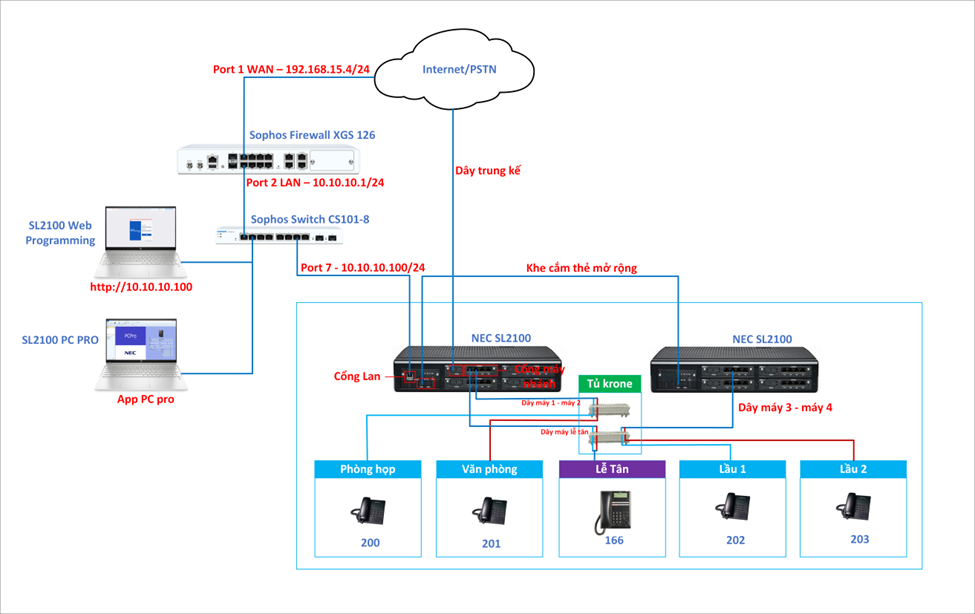

1. Sơ đồ hệ thống



2. Overview

• Bài viết hướng dẫn triển khai và cấu hình hệ thống tổng đài nội bộ NEC SL2100, bao gồm cách đấu nối dây máy nhánh qua tủ Krone, khai báo và cài đặt số máy nhánh, thiết lập chức năng từng máy, chuyển tiếp cuộc gọi và tạo nhóm máy nhánh theo khu vực. Hệ thống hoạt động ổn định trong nội bộ, được quản lý thông qua phần mềm SL2100 Web Programming.

3. Cài đặt máy nhánh

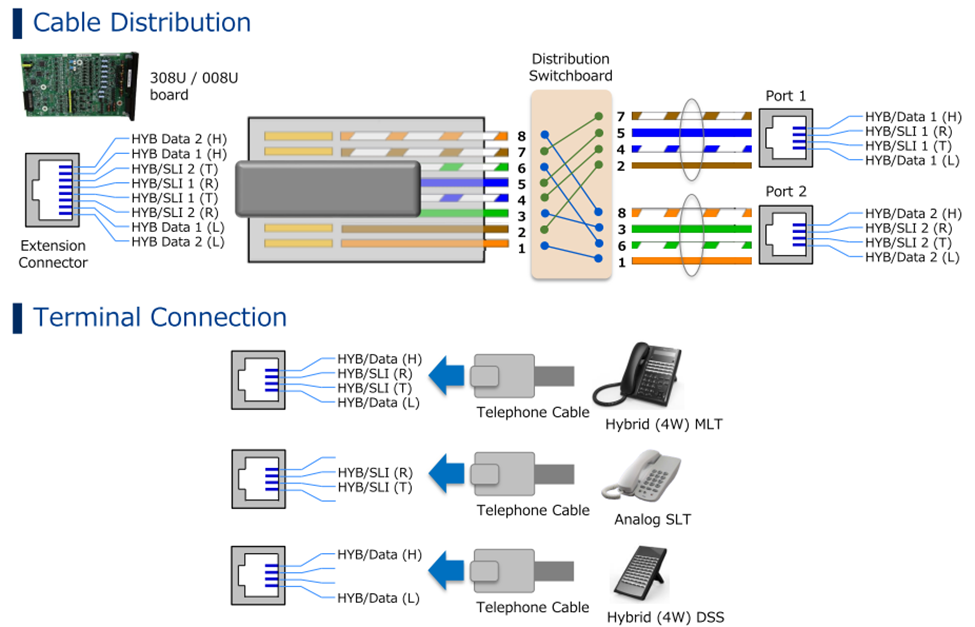

3.1. Đấu dây máy nhánh

Máy số (lễ tân): Sử dụng 2 đôi dây, trên một cổng RJ45 hỗ trợ 2 cổng máy số

• Cổng 1: Chân 45 (Tip, Ring) và 27 (data)
• Cổng 2: Chân 36 (Tip, Ring) và 18 (data)

Máy analog: Sử dụng 1 đôi dây, trên 1 cổng RJ45 hỗ trợ 2 máy nhánh analog

• Cổng 1: Chân 45
• Cổng 2: Chân 36

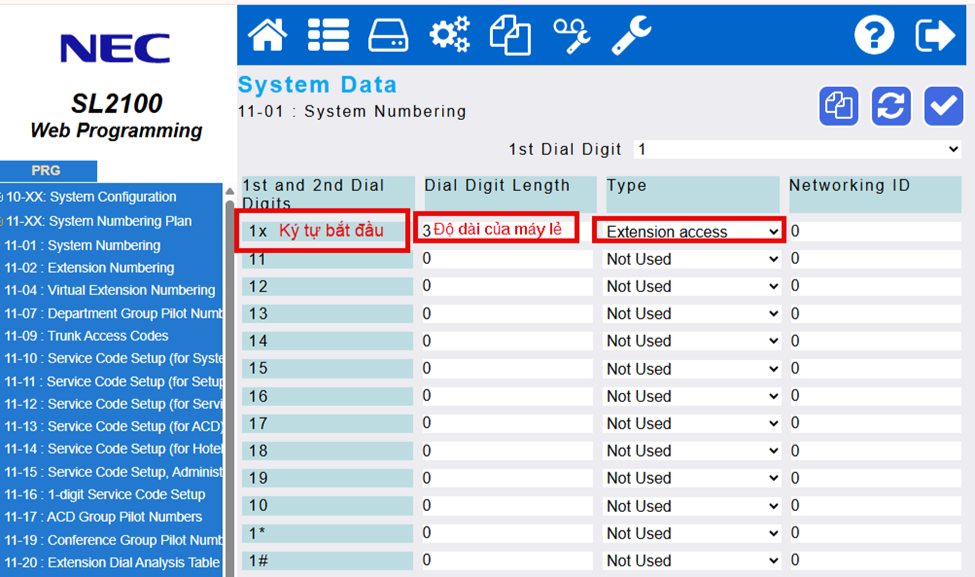

3.2. Khai báo đầu số máy nhánh

• Vào mục 11-01: System Numbering để thiết lập đầu số cũng như độ dài của máy lẻ, ví dụ: số 200.
• Mặc định các đầu số từ 1-6 được dùng cho máy lẻ

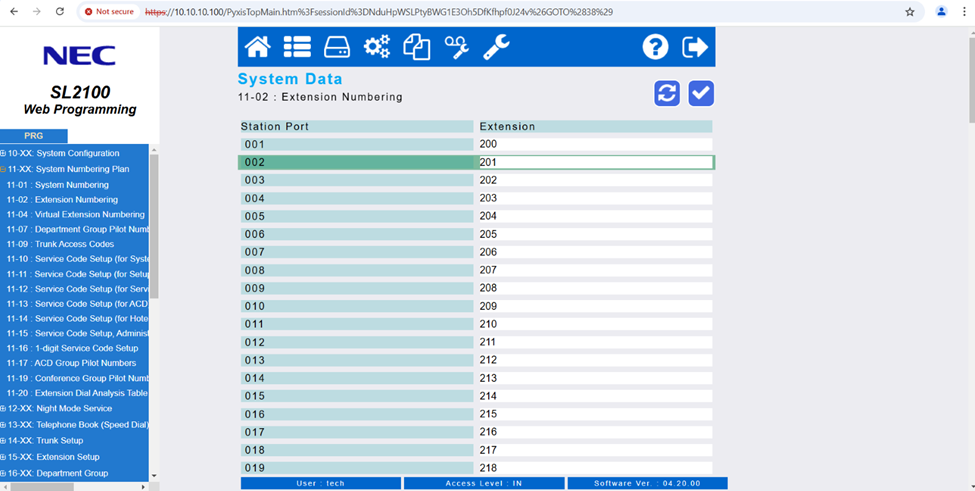

3.3. Cài đặt số máy nhánh

• Vào mục 11-02: Extension Numbering để gán số máy lẻ vào cổng máy nhánh

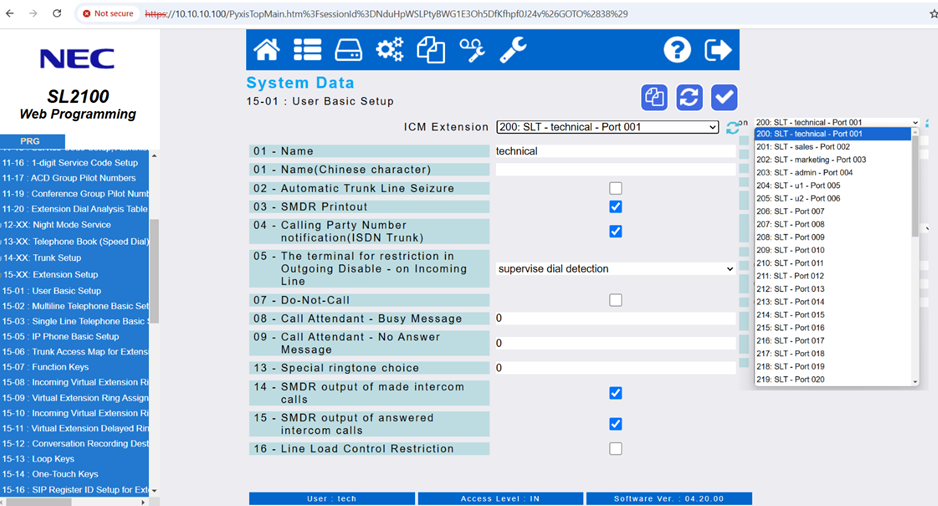

3.4. Đặt tên cho máy nhánh

• vào mục 15-01: User Basic Setup để đặt tên cho từng máy nhánh

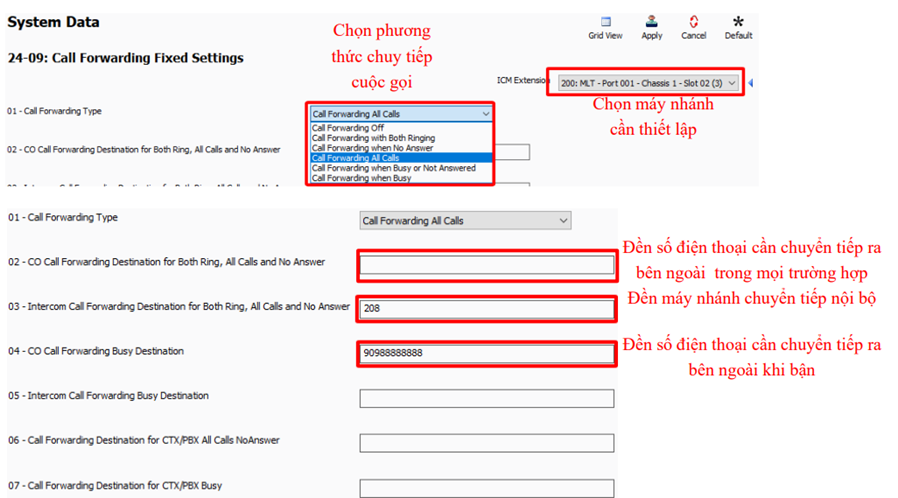

3.5. Chuyển tiếp cuộc gọi

• Vào mục 24-09: Call Forwarding Fixed Settings
