Hướng dẫn cấu hình ban đầu và cài đặt máy nhánh tổng đài NEC SL2100

  • Updated

1.     Sơ đồ mạng

2.     Overview

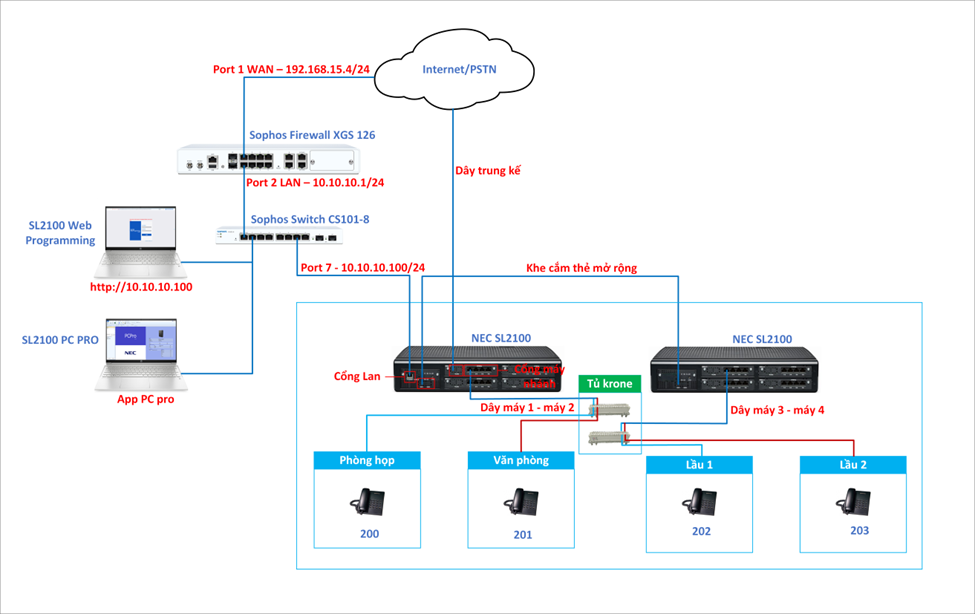

  • Bài viết này giúp bạn hiểu rõ về mô hình hệ thống mạng và tổng đài nội bộ sử dụng thiết bị NEC SL2100 kết hợp với tường lửa Sophos XGS để đảm bảo an toàn và kết nối mạng hiệu quả. Hệ thống được được kết nối qua Sophos Switch CS101-8, cho phép truyền thông nội bộ và truy cập internet/PSTN. Tổng đài NEC SL2100 được cấu hình với 64 máy nhánh (extension) như 100, 101, 102, 103, đảm bảo liên lạc nội bộ với nhau và 6 trung kế. Quản lý tổng đài được thực hiện qua các ứng dụng SL2100 Web Programming hoặc PC PRO. Toàn bộ hệ thống hoạt động trong dải mạng nội bộ 10.10.10.0/24, với cổng WAN truy cập internet qua IP 192.168.15.4/24. Ngoài có thể thay thế card mở rộng tùy theo nhu cầu của người sử dụng.

3. Cấu hình

3.1. Cấu hình Sophos Firewall

3.1.1. Tạo lớp mạng dhcp cấp cho switch và thiết bị tổng đài

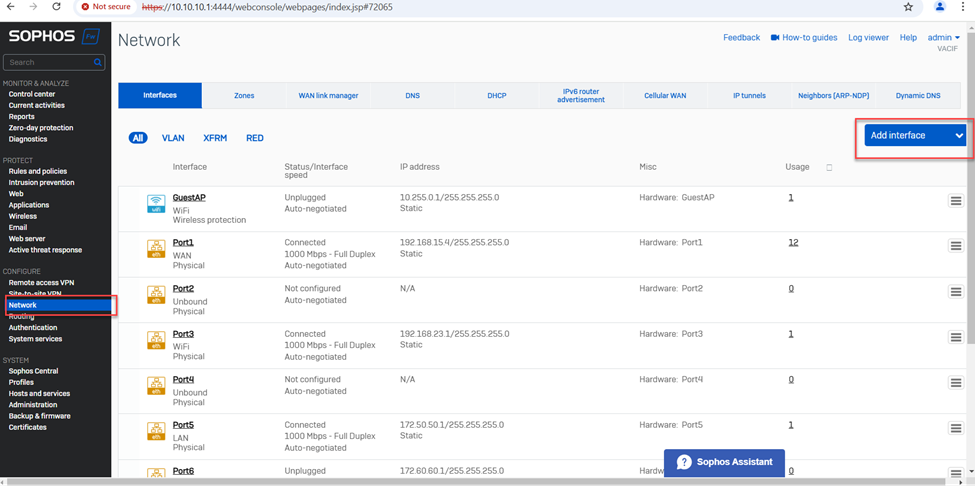

  • Để tạo lớp mạng dhcp cấp cho thiết bị tổng đài (IP động), vào mục Network > Add interface

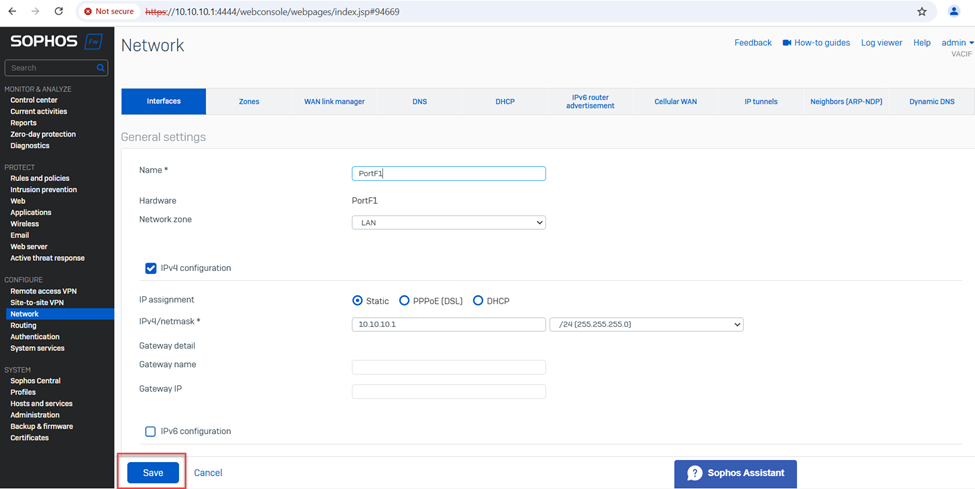

  • Nhập tên Name: PortF1 > Network zone: LAN > Tick chọn Ipv4 configuration > IP assignment: Tick chọn Static > Ipv4/netmask: Đặt dãy IP mà bạn muốn.

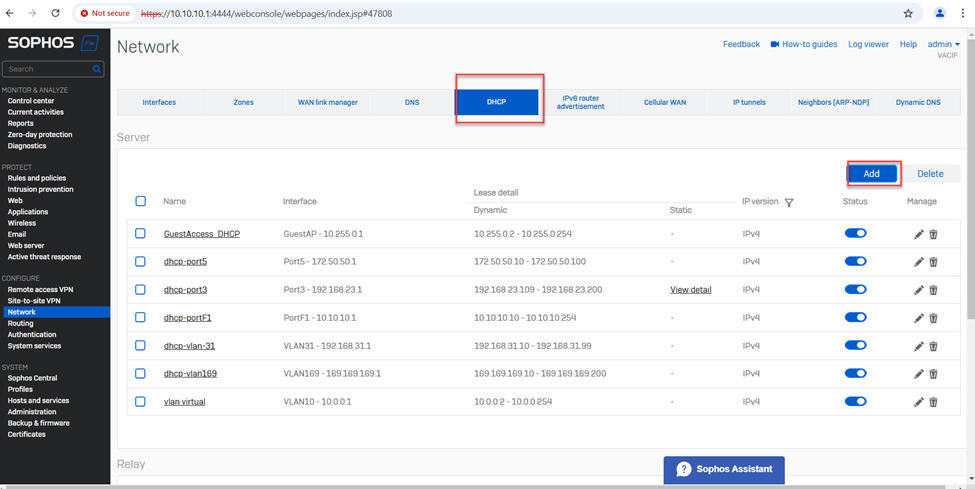

  • Tiếp theo vào mục Network > DHCP > Add để tạo lớp mạng dhcp cấp cho các thiết bị.

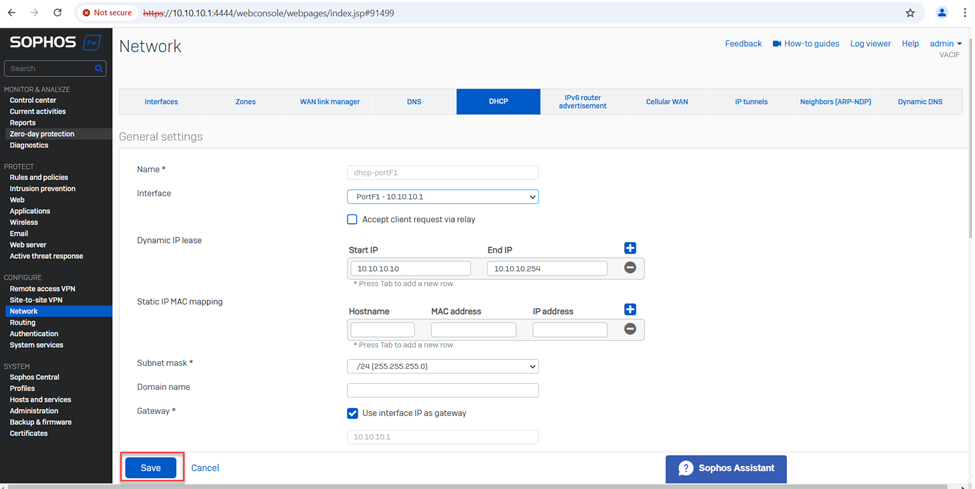

  • Interface: chọn port cần cấp > Dynamic IP lease: Đặt dãy mạng IP mà bạn muốn cấp > Subnet mask: /24 > Save

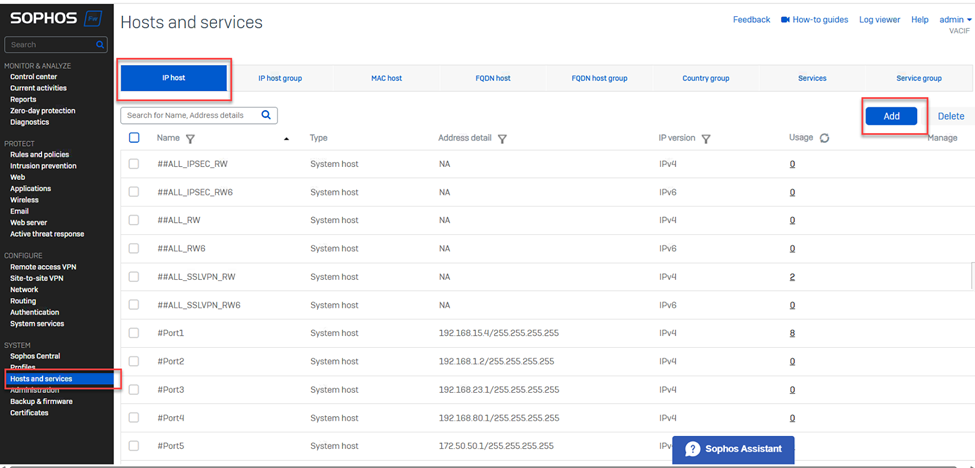

  • Tạo services cho dãy mạng cần ra internet > Vào mục Host and services > IP host > Add.

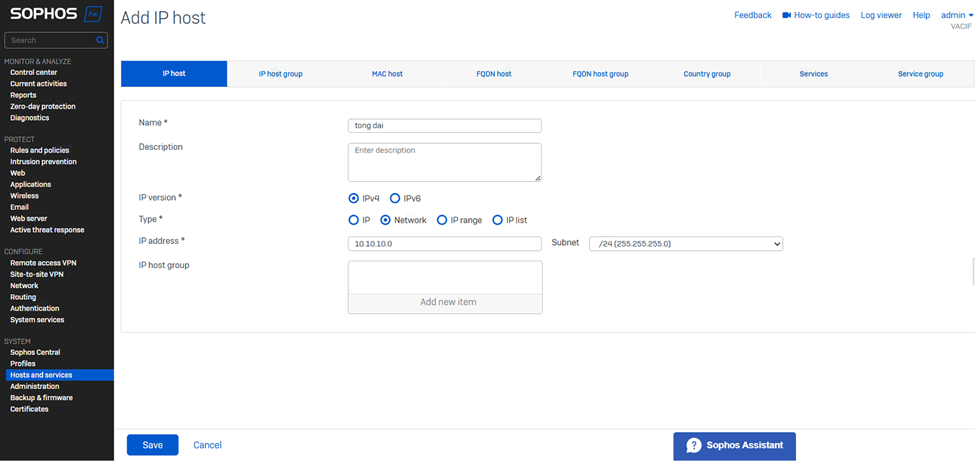

  • Name: Đặt tên bạn muốn > IP version: Tick chọn Ipv4 > Type: Chọn network > IP address: Đặt dãy mạng bạn muốn > Sau đó nhấn save

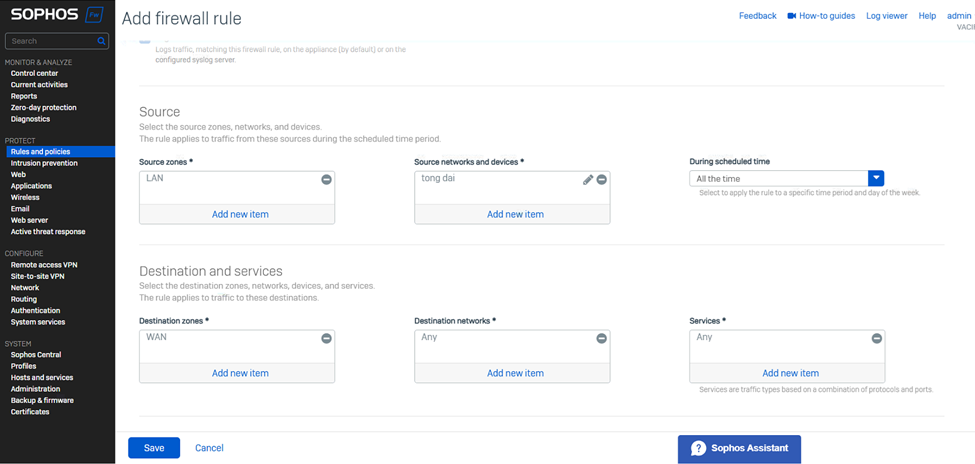

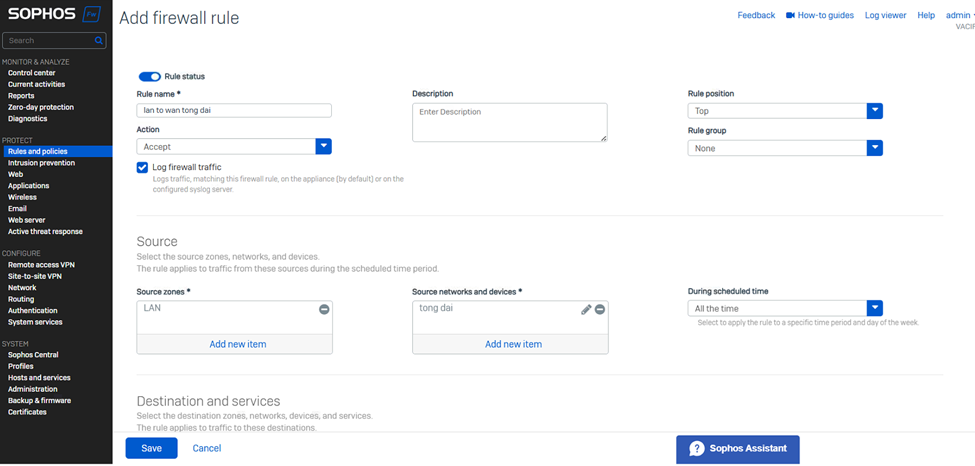

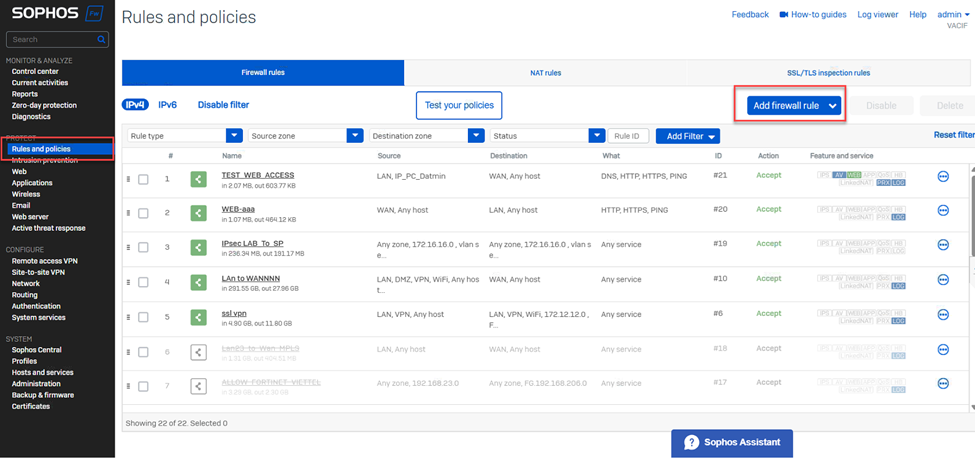

  • Tạo rule cho lớp mạng ra internet > Rule name: Đặt tên cho rule > Rule position: Lựa chọn ví trí cho rule > Rule group: Chọn None > Source zone: LAN > Source networks and devices: Chọn services mà đã tạo trước đó > Destination zones: WAN > Destination networks: Any > Nhấn save.

3.2. Cấu hình trên tổng đài NEC SL2100

3.2.1. Đăng nhập vào hệ thống

  • Để có thể truy cập vào cấu hình tổng đài NEC SL2100 thì có 2 cách, 1 là kết nối bằng web programming 2 là sử dụng bằng app PC Pro.

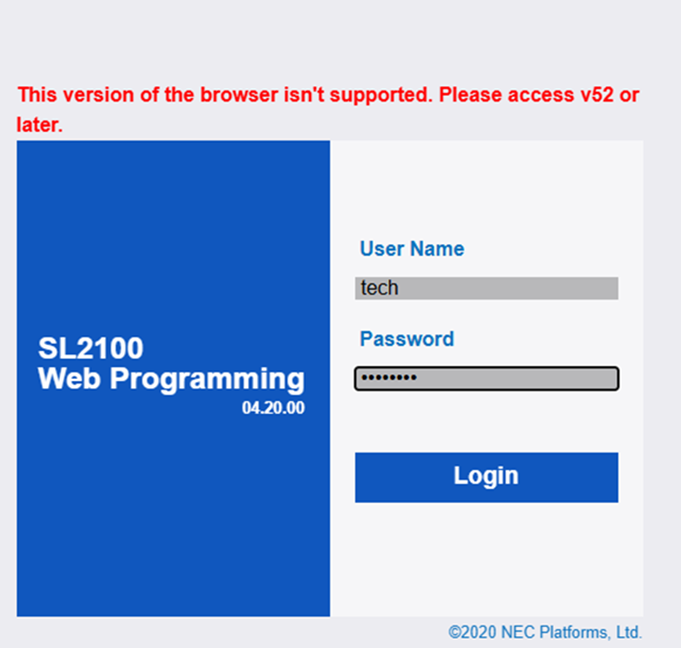

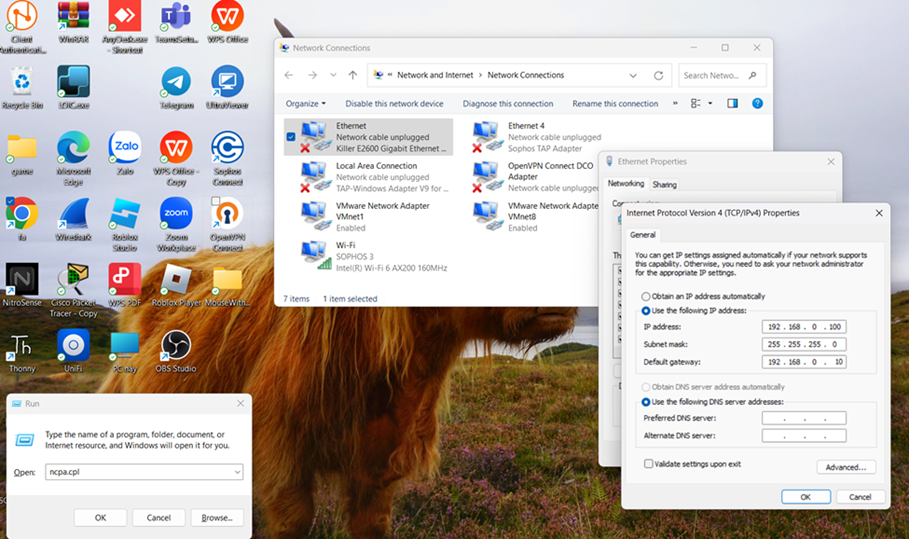

  • Ở đây mình muốn truy cập bằng web > IP mặc định của tổng đài là 192.168.0.10 > Username: tech > Password: 12345678 > Dùng trình duyệt web truy cập vào địa chỉ IP của tổng đài > https://192.168.0.10.
  • Sau đó vào trình duyệt và truy cập địa chỉ https://192.168.0.10

3.2.2. Cài đặt địa chỉ IP

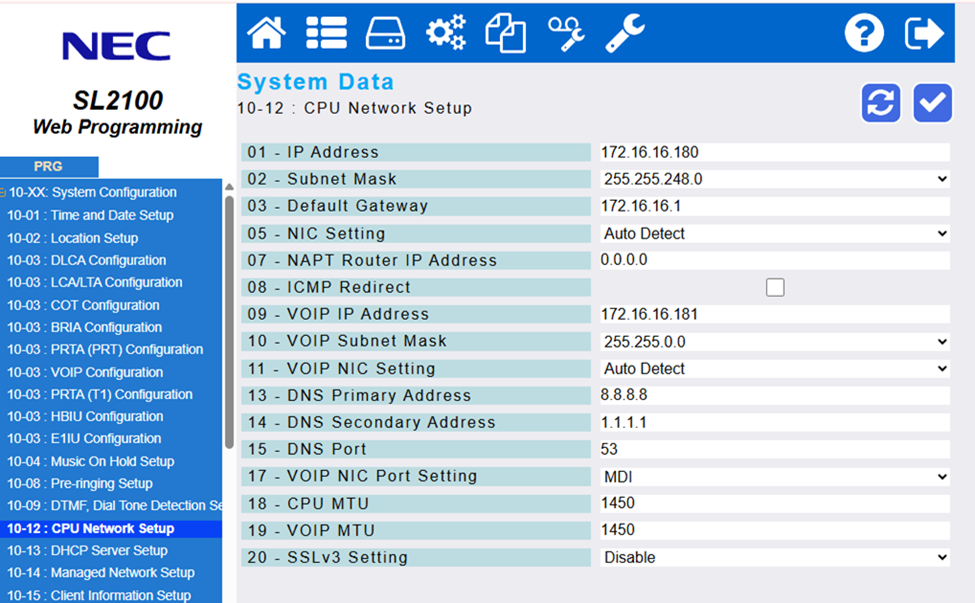

  • Vào mục 10-12: CPU Network Setup để đặt địa chỉ ip cho tổng đài > IP address: 10.10.10.100 > Subnet Mask: 255.255.255.0 > Default Gateway: 10.10.10.1. Sau đó cắm dây lan vào switch để switch cấp IP cho tổng đài.
